تجهیزات فرمان از دور- گریپال کلمپ ( تفنگی )

تجهیزات فرمان از دور- گریپال کلمپ ( تفنگی )

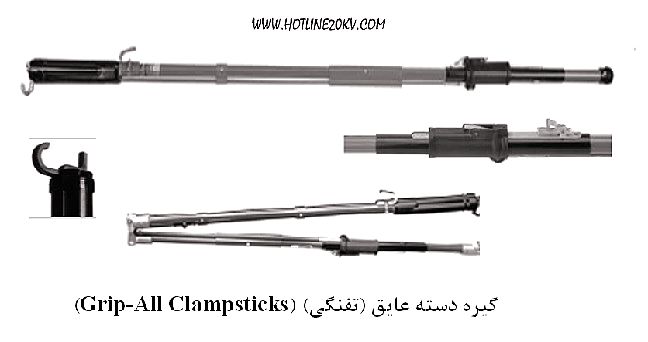

   گیره دسته عایق ( تفنگی ) (Grip All Clamp sticks   )

   یکی از وسایلی که در روش فرمان از دور کاربردهای زیادی داشته و با قلاب سر آن می‌توان بسیاری از تجهیزات را بر روی شبکه برقدار نصب یا از روی آن جدا نمود، گیره دسته عایق یا تفنگی می‌باشد (دلیل استفاده از نام تفنگی، شبیه بودن قسمت چدنی و ضامن آن به گلنگدن تفنگ است). این وسیله توسط قلاب سر آن قادر به گرفتن و مهار وسایل مختلف از قبیل کلمپ خط‌گرم، رکاب خط‌گرم، طناب‌ها، عایق‌های پوششی (Covers) و غیره می‌باشد. گیره دسته عایق در سه نوع کوتاه، بلند و تاشو ساخته شده است.

   باز و بسته شدن قلاب سر گیره دسته عایق با کنترل دو ضامن که بر روی بدنه آن قرار دارد انجام می‌شود. ضامن اول که بر روی قسمت چدنی قرار دارد فقط اجازه حرکت محور را به جلو و عقب داده و در نتیجه قلاب فقط به جلو یا عقب رانده شده و دهــانه قلاب بستـه می‌ماند. ضامن دوم که بر روی قسمت عایق بدنه قرار دارد اجازه عبور ضامن اول را نمی‌دهد تا دهانه قلاب سر گیره دسته عایق بسته بماند. در صورت گرفتن این ضامن و عبور ضامن اول از روی آن، دهانه قلاب سر گیره دسته عایق باز می‌شود. در نتیجه توسط ضامن دوم باز و بسته شدن قلاب سر را می‌توان کنترل نمود.

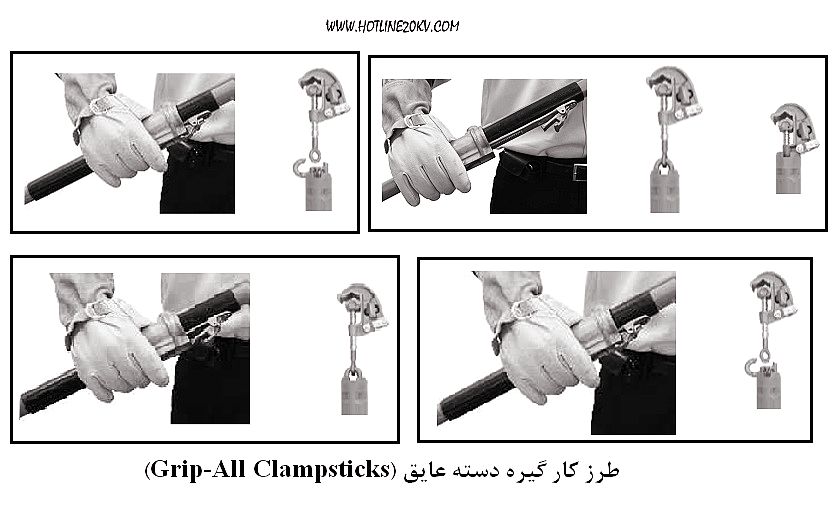

طرز کار گیره دسته عایق ( Grip All Clamp sticks )

1)ضامن اول که بر روی قسمت چدنی قرار دارد را گرفته و کاملاً به جلو می‌رانیم تا به ضامن روی بدنه برسد. سپس با گرفتن ضامن روی بدنه اجازه می‌دهیم تا قسمت چدنی از روی آن عبور کرده و با جلو راندن میله باریک پشت بدنه عایق که به قلاب سر گیره دسته عایق متصل است باعث بازشدن قلاب سر بشود.

بدیهی است با باز شدن قلاب سر گیره دسته عایق می‌توان حلقه متصل به تجهیزات مختلف را گرفته و مورد استفاده قرار داد.

2)پس از قرار دادن قلاب سر گیره دسته عایق در حلقه تجهیز مورد نظر،  قسمت چدنی را کاملاً به عقب کشیده تا با عقب آمدن میله باریک پشت بدنه عایق و خارج شدن قسمت چدنی از روی ضامن بدنه، علاوه بر اینکه قلاب سر گیره دسته عایق بسته شود، بتوان حلقه و تجهیز مورد نظر را محکم گرفت.

بدیهی است با محکم گرفتن تجهیز مورد نظر توسط گیره دسته عایق می‌توان نسبت به انتقال آن به محل مورد نظر و نصب بر روی خط برقدار اقدام نمود.

3)پس از قرار دادن تجهیز مورد نظر بر روی خط برقدار، ضامن اول را که بر روی قسمت چدنی قرار دارد به جلو می‌رانیم تا به ضامن روی بدنه برسد. در این حالت قلاب سر گیره دسته عایق با حلقه تجهیز از محل خود خارج می‌شود.

همانگونه که در شکل مشخص است می‌توان با چرخاندن گیره دسته عایق و در نتیجه حلقه تجهیز مورد نظر (کلمپ خط‌گرم) آن را بر روی سیم شبکه محکم نمود.

4)پس اینکه تجهیز مورد نظر (کلمپ خط‌گرم) بر روی سیم شبکه محکم شد باید گیره دسته عایق را از تجهیز جدا نمائیم. این کار با گرفتن ضامن روی بدنه و اجازه عبور قسمت چدنی از روی آن میسر می‌باشد. با جلو راندن قسمت چدنی و در نتیجه میله باریک پشت بدنه عایق، قلاب سر گیره دسته عایق باز و تجهیز آزاد می‌گردد.
