دستگاه تست کننده اهرم های عایق(HOT STICK TESTER)

دستگاه آزمايش كننده اهرم‌هاي عايق (Hot Stick Tester) دستگاهي سبك وزن و قابل حمل مي‌باشد كه با برق 220ولت كار مي‌كند و براي كشف جريان نشتي اهرم های عایق (استیک ها) بکار می رود.

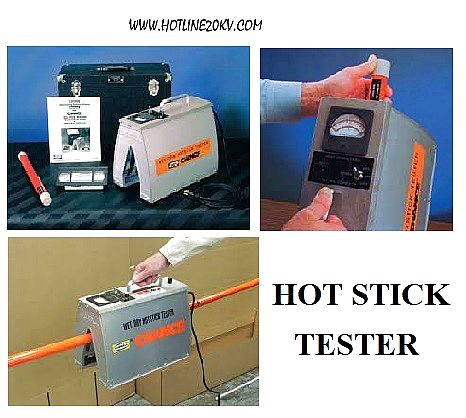

دستگاه تست کننده اهرم های عایق(HOT STICK TESTER)

   دستگاه آزمايش كننده اهرم‌هاي عايق (Hot Stick Tester) دستگاهي سبك وزن و قابل حمل مي‌باشد كه با برق 220ولت كار مي‌كند. اين دستگاه براي كشف جريان نشتي اهرم های عایق كه از جنس FRP (پشم و شيشه تقويت شده با پلاستيك) ساخته شده‌اند و تا قطر 3اينچ (7.62سانتيمتر) ضخامت دارند، مورد استفاده واقع مي‌شود.

طرز كار دستگاه (Hot Stick Tester) به شرح زير مي‌باشد:

ü      مطمئن شويد قبل از اتصال به برق، دستگاه در حالت off باشد.

ü      بطور صحيح سه سيم را به منبع تغذيه 220ولت اتصال دهيد.

ü      وقتي دستگاه روشن است دست خود را بيرون نگاه داشته و كاور آن را باز نكنيد.

ü      با چرخاندن دكمه zero عقربه آن را روي صفر تنظيم كنيد. (اين كار براي هر تست انجام شود.)

ü      ميله تست كه درون جعبه قرار دارد را برداشته و دو سر آن را با دست گرفته و داخل دستگاه قرار دهيد كه در صورت سالم بودن دستگاه، عقربه بايد كاملاً منحرف شود.

ü      پس از اطمينان از سلامت دستگاه، اهرم عایق مورد آزمايش را بر روي دو پايه بصورت افقي قرار دهيد.

ü      دستگاه را روي اهرم عایق گذاشته و جريان نشتي را اندازه گيري نمائيد.

ü      اگر عقربه منحرف شده و به قسمت قرمز رنگ برود، جريان نشتي بر روي اهرم عایق نشان می‌دهد. در این حالت باید اهرم عایق تمیز و خشک گردد و مجدداً مورد آزمایش قرار گیرد. در صورتی که عقربه مجدداً  انحراف شديد را نشان داد، اهرم عایق قابل استفاده نمی‌باشد.

ü      در صورتی که عقربه انحرافی را نشان نداد، مجدداً از انتهاي جائي كه دستگاه بر روی اهرم عایق قرار داشته، ابتداي دستگاه را قرار داده و تست شود.

ü      دستگاه روي اهرم عایق لغزانده نشود و براي جابجائي آن را بلند كرده و مجدداً روي اهرم عایق قرار دهيد.




 شماره مطلب : 366    مشاهده : 1490    انتشار : 1399/2/8        آرشيو تجهیزات خط گرم         آرشيو همه مطالب
